詳細介紹：
ARVX微量排氣閥
 |
 |

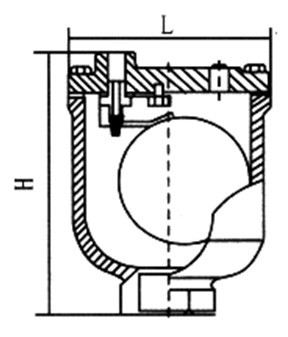

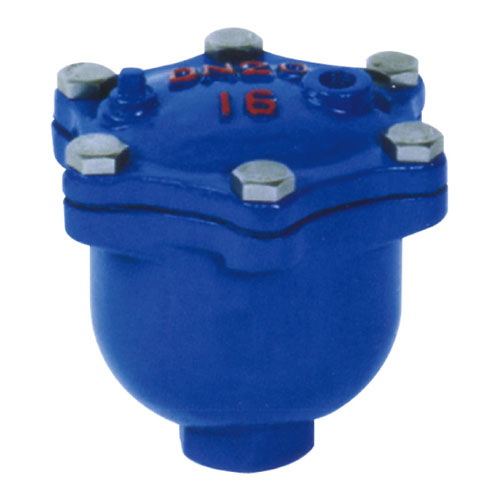

| ARVX微量排氣閥 | ARVX微量排氣閥結構圖 |
一、ARVX微量排氣閥 概述
ARVX微量排氣閥用于管路上的最高或彎頭或有閉氣的地方，來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻，使管道出現水容量達不到設計要求，其次管道在運轉時出現停電、停泵管道即使出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內，防止管道振動或破裂。在一般情況下，水中約含2VOL%的溶解空氣，在輸水過程中，這些空氣由水中不斷釋放出來，聚集在管線的高點處，形成空氣袋（AIR POCKET），使輸水變得困難，系統輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。
單桿式（SIMPLE LEVER TYPE）微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球，杠桿、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/6"，適合用于PN16工作壓力環境。
單桿式（SIMPLE LEVER TYPE）微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球，杠桿、閥座等均為304不銹鋼，內部使用標準排氣孔徑1/6"，適合用于PN16工作壓力環境。
二、ARVX微量排氣閥 工作原理
當水進入管路時，塞頭停在定位下部，進行大量排氣，當空氣排完時，水進入閥門把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體會聚集到管內上部，到相當程度，閥內水位下降，浮球順水下降氣體從小孔排出，如出現停電、停泵、管道內水流空時會出現負壓，浮球順水下降，打開小孔進行大量排氣確保管道安全。
三、ARVX微量排氣閥 主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑：10～25mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
試驗標準：GB/T 13927 API598
公稱通徑：10～25mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
試驗標準：GB/T 13927 API598
四、ARVX微量排氣閥 主要零部件材料
| ARVX微量排氣閥 | ||||
| 名稱 | 閥蓋、閥體 | 浮球 | 杠桿、杠桿架 | 塞頭 |
| 材質 |
球墨鑄鐵 |
304不銹鋼 |
304不銹鋼 |
合成橡膠 |
|
AVAX自動排氣閥 |
全銅 |
|||
五、ARVX微量排氣閥 主要連接外型尺寸單位：mm
| 產品型號 | 公稱通徑 |
D |
H |
M |
| AVAV-0010 | 10 | 47 | 113 | 3/8’ |
| AVAV-0015 | 15 | 47 | 113 | 1/2’ |
| AVAV-0020 | 20 | 47 | 113 | 3/4’ |
| AVAV-0025 | 25 | 47 | 113 | 1’ |
