渦輪上裝式偏心半球閥

產品概述

詳細介紹：

一、DYQ340F/H上裝式偏心半球閥產品概述
DYQ340F/H上裝式偏心半球閥設計上采用下閥桿固定半球結構，保證了閥門在苛刻工況下工作過程無故障。在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。DYQ340F/H上裝式偏心半球閥主要特點：
1、壓力損失小：全開時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
2、耐顆粒磨損：在關閉過程中，只在最后一刻球冠才靠向閥座，不形成摩擦，且閥座耐用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆粒、漿等；
3、適合高流速介質：直通流道，堅固的偏心固定一曲軸使之適合高流速且無振動、無噪音；
4、壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無摩擦，則使用壽命長；
5、維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；
6、廣泛適用于水、污水、含微小固體顆粒、水、蒸汽、煤氣、天然氣、油品等。
二、DYQ340F/H上裝式偏心半球閥主要性能規范表

公稱壓力PN(MPa) 1.6 2.5 4.0 6.4

常溫最大工作壓力(MPa) 1.6 2.5 4.0 6.4

殼體試驗壓力(MPa) 2.4 3.8 6.0 9.6

氣密封試驗壓力(MPa) 0.6 0.6 0.6 0.6

高壓密封試驗壓力(MPa) 1.76 2.75 4.4 7.1

三、DYQ340F/H上裝式偏心半球閥主要零部件材料表

閥體、閥蓋 WCB ZG1Cr18NiTi ZG0Cr18Ni12Mo2Ti

球體 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti/表面特殊處理 ZG0Cr18Ni12Mo2Ti/表面特殊處理

閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

閥座 PTFE/合金鋼 PTFE/1Cr18Ni9Ti PTFE/0Cr18Ni12Mo2Ti

填料 PTFE/合金鋼 PTFE/1Cr18Ni9Ti PTFE/0Cr18Ni12Mo2Ti

螺栓 35 0Cr18Ni9 0Cr18Ni9

螺母 45 0Cr18Ni9 0Cr18Ni9

四、DYQ340F/H上裝式偏心半球閥主要外形尺寸表

公稱壓力
PN(Mpa) 公稱通徑
DN(mm) 尺寸(mm) 結構

L D D1 D2 b N-ød H h f 形式

1.0 100 229 220 180 156 22 8-18 250 200 2 A

125 254 250 210 184 22 8-18 240 265 2 B

150 267 285 240 231 24 8-22 240 280 2 B

200 292 340 295 266 24 8-22 240 325 2 B

250 330 395 350 319 26 12-22 280 385 2 B

300 356 445 400 370 26 12-22 350 430 2 B

350 430 505 460 429 26 16-22 350 480 2 B

400 530 565 515 480 26 16-26 400 520 2 B

450 580 615 565 530 28 20-26 400 560 2 B

500 660 670 620 582 28 20-26 500 655 2 B

600 840 780 725 682 34 20-30 500 710 2 B

700 900 890 840 794 34 24-30 500 780 5 B

800 1000 1015 950 901 36 24-33 500 840 5 B

900 1100 1115 1050 1001 38 28-33 500 1000 5 B

1000 1200 1230 1160 1112 38 28-36 500 1100 5 B

1200 1300 1455 1380 1328 44 32-39 600 1250 5 B

1400 1500 1675 1590 1520 48 36-42 600 1650 5 B

1.6 100 229 220 180 158 20 8-18 250 200 2 A

125 254 250 210 188 22 8-18 240 265 2 B

150 267 285 240 212 24 8-22 240 280 2 B

200 292 340 295 268 26 12-22 240 325 2 B

250 330 405 355 320 26 12-26 280 385 2 B

300 356 460 410 378 28 12-26 350 430 2 B

350 430 520 470 438 30 16-26 350 480 2 B

400 530 580 525 490 32 16-30 400 520 2 B

450 580 640 585 550 40 20-30 400 560 2 B

500 660 715 650 610 44 20-33 500 655 2 B

600 800 840 770 725 54 20-36 500 710 2 B

700 900 910 840 795 40 24-36 500 780 5 B

800 1000 1025 950 900 42 24-39 500 840 5 B

900 1100 1125 1050 1000 44 28-39 500 1000 5 B

1000 1200 1255 1170 1115 46 28-42 500 1100 5 B

1200 1300 1485 1390 1350 52 32-48 600 1250 5 B

1400 1500 1685 1590 1530 58 36-48 600 1650 5 B

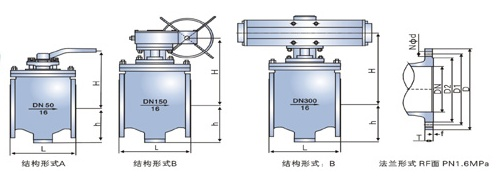

五、DYQ340F/H上裝式偏心半球閥主要結構圖
